En iyi beton yüze sağlamasının yanında MX bağlantı teknolojisiyle zaman kazandıran kalıplama

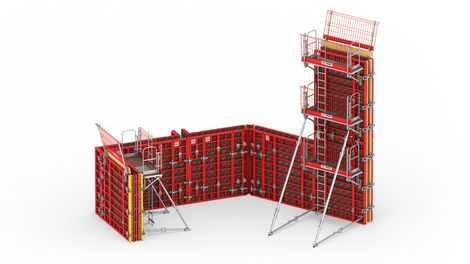

MAXIMO Panel Kalıbı

En iyi beton yüzeyi için MX bağlantı teknolojisi ile zaman kazandıran kalıplama

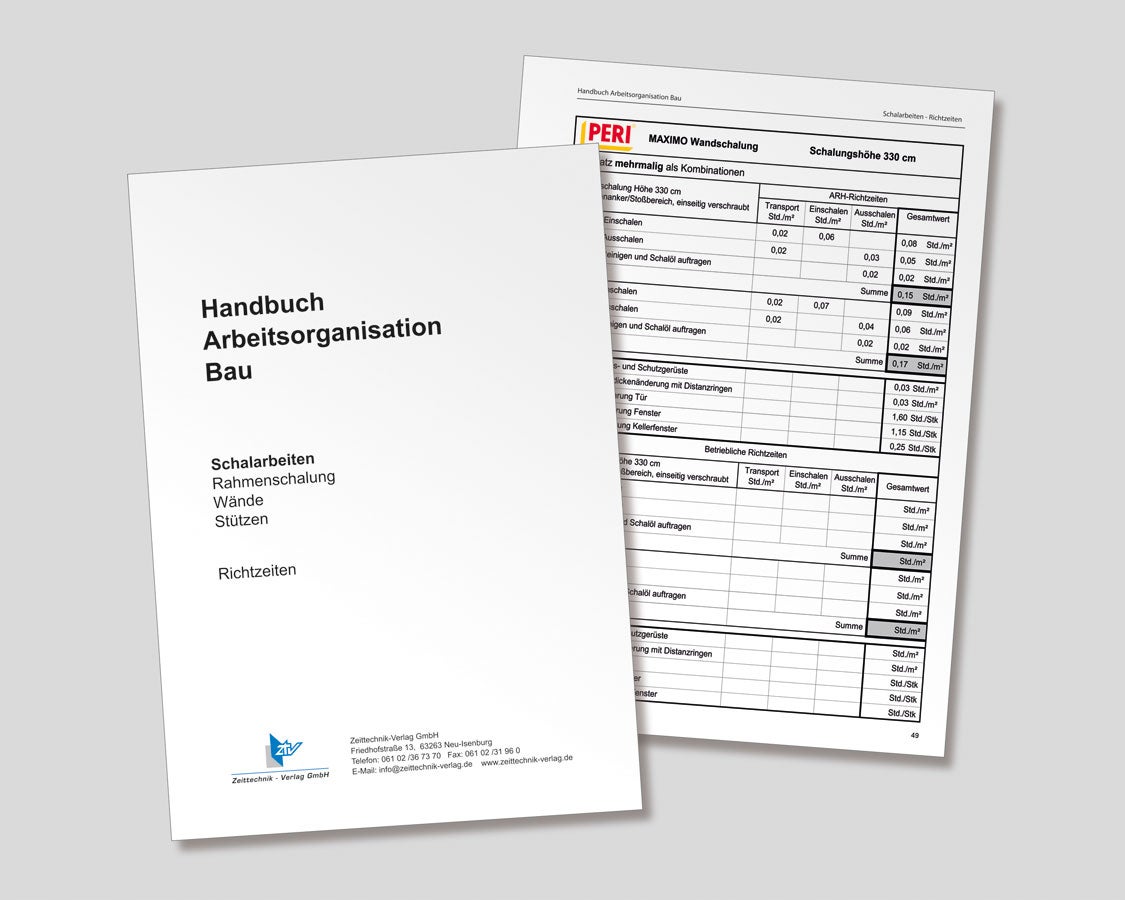

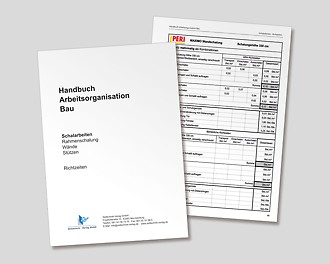

Daha az saha personeli gereksinimine rağmen MAXIMO uygulamasının geleneksel panel kalıbına göre 50 % daha hızlı olduğu kanıtlanmıştır. Bu durum Institut für Zeitwirtschaft und Betriebsberatung Bau (izb) tarafından bağımsız zaman ölçümleri ile “Arbeitsorganisation Bau" un revize edilen bölümünde  (“Formworking, Panel Formwork Walls Columns“) onaylanmıştır. Zaman referansları hesaplanırken sadece kalıp kapama ve sökme, temizleme ve yağlama değil köşeler, T-bağlantılar, perde kaydırmalar ve ilave uzatmalar da göz önüne alınmıştır. Tek kişi tarafından tek taraflı bağlantı yapılabilmesi için gereken zamanı azaltır, ek olarak; Panel kalıbı ile yapılan beton yüzeylerin gözle görülür şekilde farklını anlamak için yeni fırsatlar yaratır.



  • Teknik Detaylar

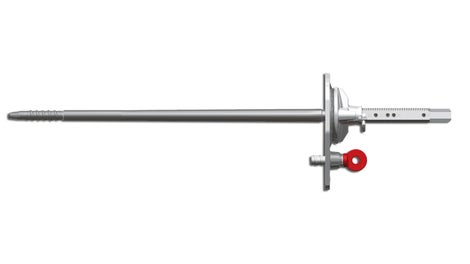

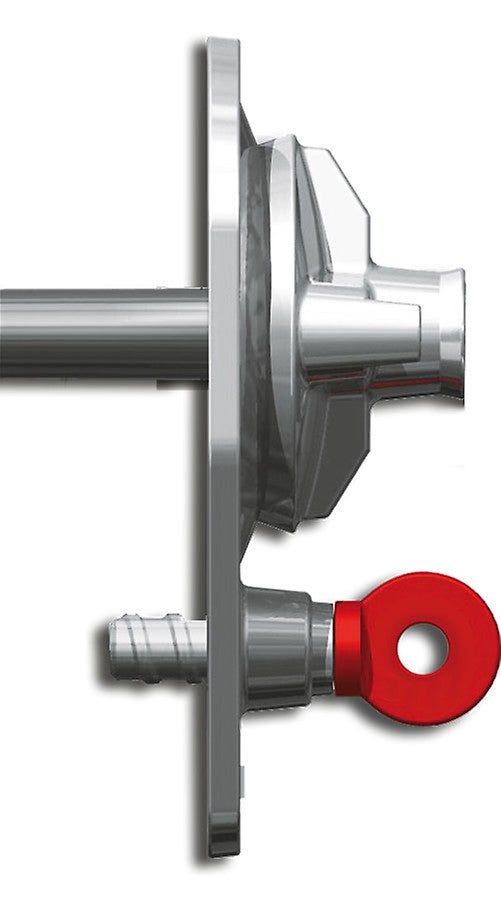

    • MX bağlantı teknolojisiyle bağlantılar 15-60 cm aralığındaki perde duvar kalınlığında tek taraftan uygulanabilir, daha kalın perdeler için DW bağlantıları kullanılır.
    • 30 cm den 3.30 m ye kadar 6 farklı panel yüksekliğinin yanında 5 farklı panel genişliği, dolgu ahşabı kullanımını en aza indirir.
    • Maksimum izin verilen taze beton basıncı 80 kN/m²
    • Az sayıda ankraj bileşeni ile sade ve düzenli birleşmeler ve bağlantı düzenlemeleri

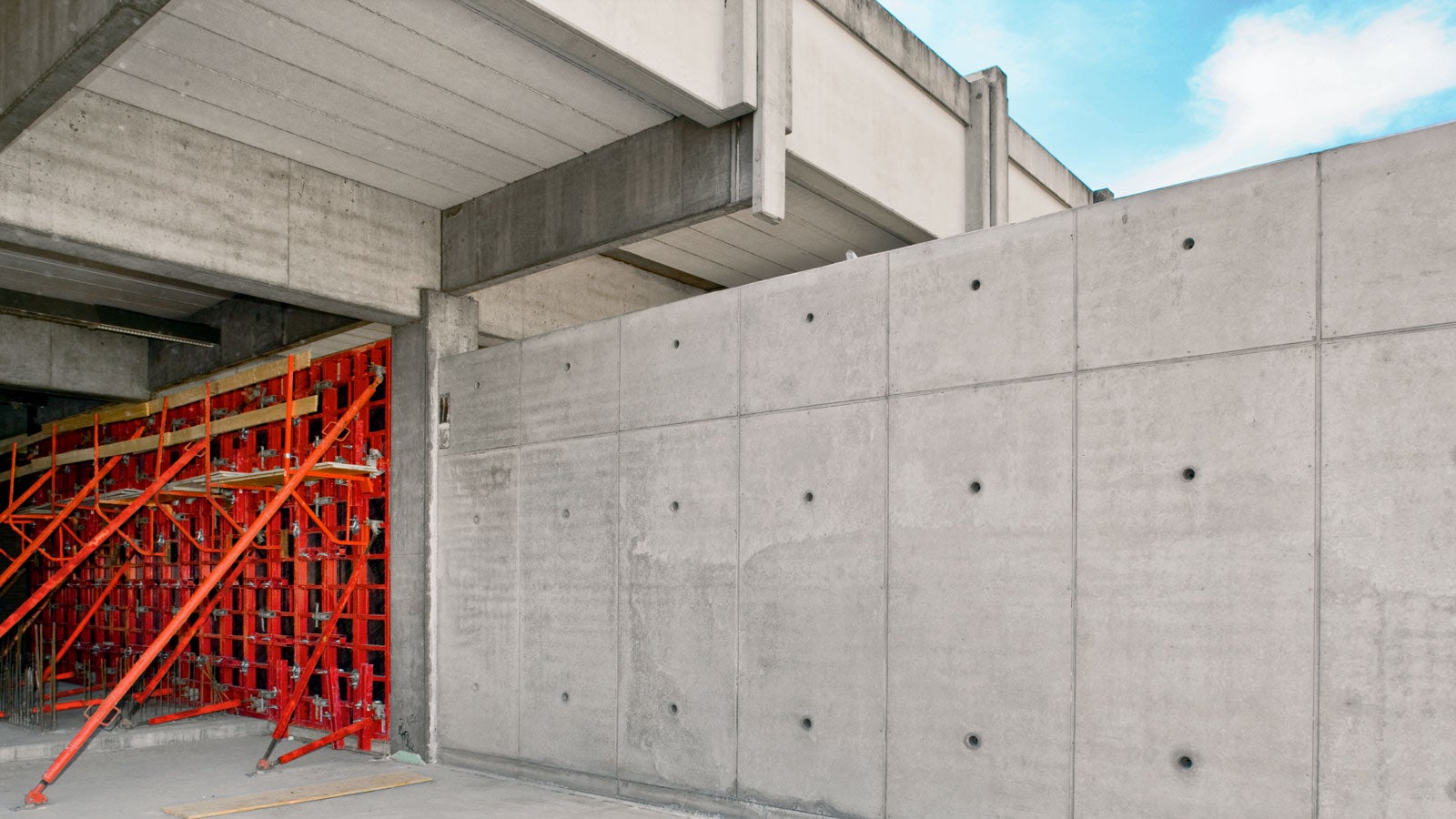

    • Merkeze yerleştirilmiş bağlantı noktaları ile daha etkileyici bir beton yüzeyini garanti eder.

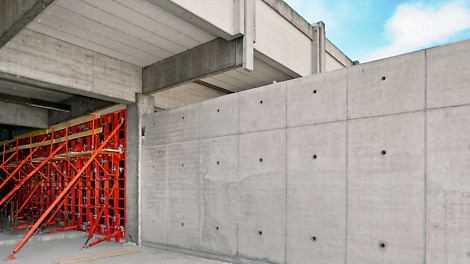

    • Her bağlantı noktası kullanılmalıdır, kullanılmayan ankraj pozisyonlarını kapatmaya gerek yoktur.

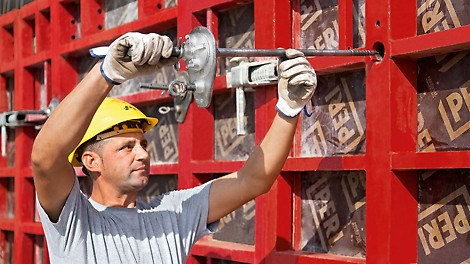

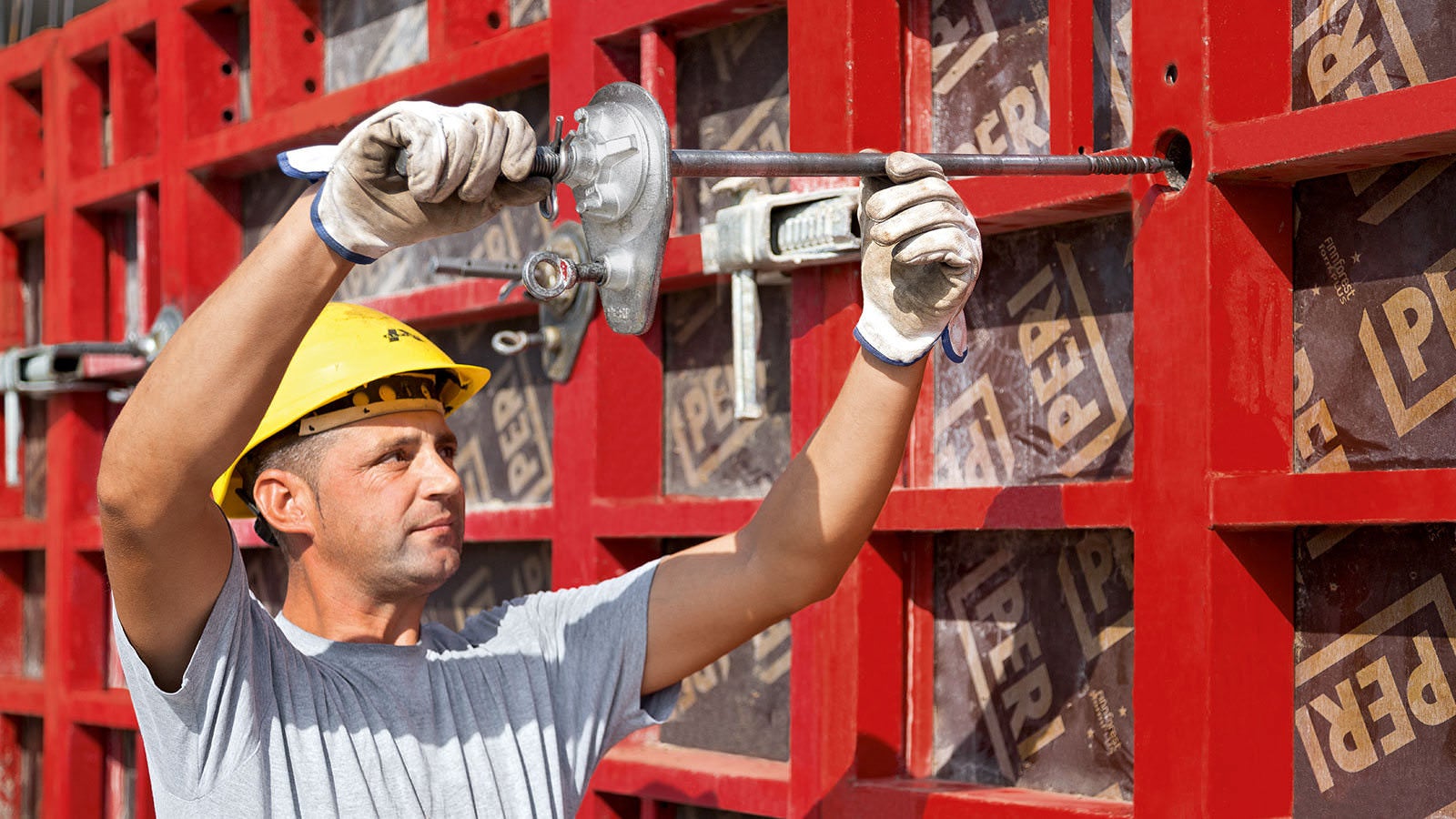

    • Perde kalınlığına göre ayarlanabilen tek taraftan bağlantı uygulamaları
    • Duvar bağlantıları için sistem elemanları, T bağlantıları ve köşeler
    • Güvenli çalışma ortamı sağlamak için modüler güvenlik sistemli konsollar ve platformlar mevcuttur.
    • Bütün temel koşullar içim test sertifikalarıyla beraber güvenilir kapama teknolojisi
    • TRIO panel kalıbı ile tamamen uyumludur
    • MX ve DW bağlantı sistemleriyle kullanılabilir.
    • Koruma kaplı elemanları yüzeye beton yapışmasını engeller ve daha kolay temizlenmesini sağlar.
    • Bant içi galvanizleme ve boşluk mühürlemesiyle korozyona karşı korumalıdır.
    • Referans alınan çalışma süreleri 0.15 h/m² ve 0.38 h/m² arasındadır – Bu da geleneksel panel kalıbına göre 50% daha az çalışma süresi demektir.
  • MAXIMO Çeşitleri

    MAXIMO 300 / MAXIMO 360
    MAXIMO Panels as well as internal corners and shaft elements are available with heights of 3.00 m and 3.60 m, too. These additional panel heights are available on request and guarantee additional time savings for larger floor heights, for example, in high-quality residential construction or even for underground garages. The 3.00 m high panels only require 2 anchors which ensures further savings of time. The MX 18 Anchor System is used for wall thicknesses of up to 60 cm.

    MXP Platform
    The platform system with maximum safety for MAXIMO and TRIO panel formwork Extended programme

    MXH Heated Formwork
    Especially for markets with colder climates, e.g. Scandinavia, PERI has developed the heatable MAXIMO MXH formwork. The new PERI solution allows use in both summer and winter with only one formwork system.
    For using the new system, the MAXIMO Panels is very simply fitted with heating elements. Assembly of the panel formwork and heating elements is carried out horizontally; only 2 mounting bolts are required on the 4 frame corners each time. The standard height of the heating elements is 2.70 m with standard widths of 2.40 m and 1.20 m. Corresponding extension elements and practical details such as suitable box outs for the BFD Couplers as well as for connecting the bracket system ensure efficient application of the MXH heatable formwork.

    MXK Bracket System
    The MXK Bracket System serves as a working platform on MAXIMO and TRIO. The modular design and lightweight, manually-assembled system components ensure fast installation and a high level of costeffectiveness. In contrast to conventional solutions, the modular system provides pre-assembled individual components, e.g. the MXK Scaffold Deck or PROKIT PMB Side Mesh Barrier.

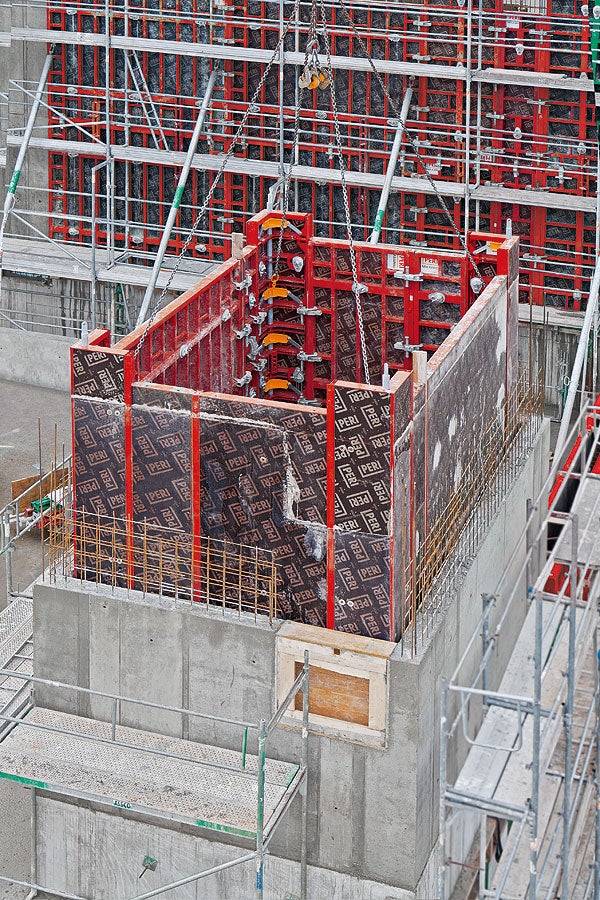

    MX Shaft Corner
    The MX Shaft Corner allows complete sets of shaft formwork to be moved quickly. Attaching and releasing is easily done from a safe position on the working level.
